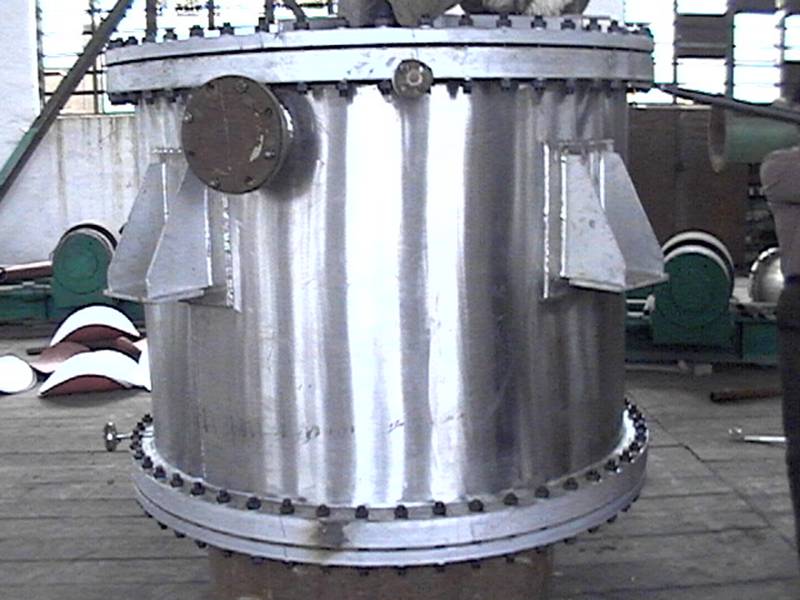

Intercambiador de calor de placa espiral desmontable

    Tipo de Pago: L/C,T/T,Paypal
    Incoterm: FOB,CFR,CIF
    Plazo de entrega: 90 días
Información adicional

Paquete: npackaged

Marca: WST

transporte: Ocean

Lugar de origen: Ciudad de Wuxi, China

DDescripción

Intercambiador de calor de placa espiral desmontable . El intercambiador de calor de placa extraíble está compuesto por una pluralidad de láminas corrugadas perforadas que son selladas en un cierto intervalo por una junta y son comprimidas por un marco y un tornillo de presión. Las cuatro esquinas de la placa y la junta forman una tubería de fluido y tubos colectores, y al mismo tiempo separan razonablemente los fluidos calientes y fríos para fluir en las rutas de flujo en ambos lados de cada placa, y el intercambio de calor a través de las placas .

La estructura del intercambiador de calor de placas espirales se muestra en la figura:

piral Plate Heat Exchanger Structure


Estructura y rendimiento
1. Este dispositivo está hecho por laminación para producir dos tubos pares helicoidales a través de los cuales dos medios de calor pueden contracorriente, mejorando el efecto de intercambio de calor. Incluso con dos medios de pequeña temperatura. diferencia, también logra efecto ideal.
2. El cuerpo está diseñado con una pequeña resistencia. Los líquidos no alcanzarán giros bruscos debido a que la velocidad de curvatura del tubo será menor, de modo que la velocidad de diseño se puede elevar para alcanzar una mejor capacidad de intercambio.
3. El tipo de intercambiador helicoidal inseparable está diseñado con sellado soldado en la superficie del extremo del tubo, lo que significa una excelente estanqueidad.
4. La teoría estructural de los intercambiadores separables de tipo II es básicamente la misma que la de los inseparables, excepto que un tubo puede desmontarse para su limpieza, aplicable para líquidos de alta viscosidad y para aquellos con sedimentos.
5. La teoría estructural de los intercambiadores separables de tipo II es básicamente la misma que la de los inseparables, excepto que se pueden desmontar dos tubos para la limpieza, aplicable para un rango más amplio.
6. Los intercambiadores helicoidales se pueden dividir en PN0.6, 1.0, 1.6 y 2.5MPa (referidos a la presión de trabajo soportable máxima para un solo tubo) de acuerdo con la clasificación nominal, o acero al carbono y acero inoxidable según los materiales. Los usuarios pueden elegir según los parámetros técnicos reales.
7. Cuando un solo conjunto de dispositivo no es satisfactorio, se puede usar una combinación de múltiples conjuntos bajo las siguientes condiciones:
La misma distancia entre combinación paralela, combinación en serie, dispositivo y tubos. Conexión mixta con un tubo paralelo y otro en serie.
Spiral Stainless Steel Plate Heat Exchanger
Spiral-plate Heat Exchanger

caracteristicas:
1, recuperación del calor de baja temperatura
Los dos tipos de fluido fluyen a través de la placa espiral en ambos lados, uno de los fluidos a lo largo del canal en espiral desde el exterior hacia adentro hacia el flujo de salida de salida central; el otro fluido está a lo largo del canal en espiral desde la entrada central, desde adentro hacia afuera. Los dos fluidos fluyen en un flujo en contracorriente puro, adecuado para la transferencia de calor con diferencia de temperatura pequeña, recuperación de calor a baja temperatura, recuperación de calor residual.
2, precios bajos
Ligero, el mismo es un tubo intercambiador de calor de 20m2, el peso es de aproximadamente 800 kg, mientras que la placa espiral es de aproximadamente 480 kg. Fácil fabricación, alta utilización de materiales, alojamiento de placas, bajo costo, el uso de calidad de garantía de bobina. El costo del intercambiador de calor de placas en espiral es de solo 1/2 a 1/3 del intercambiador de calor de tipo tubo.
3, suciedad autolimpiante
Medio para tomar un solo canal, lo que permite un caudal mayor que otros intercambiadores de calor, cuanto mayor es la velocidad de flujo del fluido, los sólidos en suspensión en el fluido no son fáciles de establecer, y cualquier sedimento reducirá la sección transversal de un solo canal , lo que aumenta la velocidad, el área de Bloqueo y juega el papel de la erosión, por lo que el intercambiador de calor de placas en espiral no es fácil de bloquear la suciedad no es fácil de depositar. La práctica de producción ha demostrado que el intercambiador de calor de placas en espiral generalmente se compara con el intercambiador de calor tubular que no es fácil de enchufar, en particular, los sedimentos, las pequeñas conchas y otras impurezas en partículas suspendidas en el canal espiral no son fáciles de depositar.
4, menos pérdida de calor
El área de la superficie externa es pequeña, está cerca del fluido de temperatura normal desde el borde del canal hacia afuera (hacia adentro), sin aislamiento.
5, el coeficiente de transferencia de calor
Debido a la fuerza centrífuga y la interferencia entre las dos placas, la turbulencia se puede alcanzar con un número bajo de Reynolds (generalmente Re = 1400-1800, a veces tan bajo como 500) debido al movimiento de rotación del fluido en el canal espiral, y (2m / s para líquido y 20m / s para gas), por lo que el coeficiente de transferencia de calor total es aproximadamente 2 veces mayor que el del intercambiador de calor de tipo tubo y la eficiencia de transferencia de calor es el intercambiador de calor de tubo de 1 a 3 veces.
6, estructura compacta
El área de transferencia de calor por unidad de volumen es aproximadamente tres veces mayor que la del intercambiador de calor de tipo tubo. Por ejemplo, un área de transferencia de calor de 100 m2 de intercambiador de calor de placas espirales, el diámetro y la altura de solo 1,3 my 1,4 m, el volumen de solo unos pocos intercambiadores de calor de tubos.
